PAGINA DEDICATA AGLI AMANTI DEL MARCHIO INGLESE NATO NELLA META' DEGLI ANNI '80. STORIA, NOTIZIE, INFORMAZIONI, TANTE IMMAGINI E SCHEMI ELETTRICI.

Qui sotto, cliccando sul bottone corrispondente troverete delle recensioni e molte foto di apparecchi A.I. che ho avuto la fortuna di possedere alcuni dei quali posseggo tuttora, alla fine della pagina alcuni schemi reperiti in rete:

L'Audio Innovations nasce in Inghilterra, più precisamente a Brighton, nel 1984 dalle menti di David Chessel e Peter Qvortrup.

La Società produsse unicamente amplificazioni a valvole dal 1984 al 1996.

Nel 1991 l'Audio Innovations fu acquisita dalla Audio Components e successivamente, nel 1996, dall'Audio Partneship.

L'integrato 300, il finale 800 basato su push pull di EL34 in classe A ed in particolare i finali First (stereo 7,5+7,5 watt) e Second (mono da 15 watt), entrambi basati su push pull di tubi 2A3, sono stati i primi successi commerciali della casa.

Ma la vera fama a livello planetario il marchio la deve all'integrato 500 che fece la sua prima apparizione nel 1987.

In seguito David Chessel con Eric Andersson, fondano la Audion, che attira immediatamente l'attenzione degli audiofili "malati" di valvole termoioniche, con il lancio sul mercato del finale Silver Night basato sulla 300B, oggi giunto ad oltre 20 anni di produzione, festeggiata con la serie 20th Anniversary.

Intanto, Peter Qvortrup, diventa distributore della Audio Note Japan e successivamente ottiene l'autorizzazione ad usare il marchio per la produzione di elettroniche di fascia più bassa e fonda così Audio Note UK, tra polemiche, cause e problemi legali.

Oggi, sia Audio Note UK che Audion proseguono il cammino con la produzione di elettroniche valvolari di pregio, nel segmento delle amplificazioni a valvole, gioia degli appassionati dei diffusori ad alta efficienza, ma va riconosciuto al marchio Audio Innovations di aver dato, anzi, ridato impulso a questa rinascita delle valvole, in un momento in cui l'elettronica puntava decisamente sullo stato solido, i mosfet e le classi di funzionamento alternative come la "H" e la "D".

Ad Audio Innovations va certamente il riconoscimento di aver concesso, anche agli appassionati meno facoltosi, di potersi permettere un suono unico, magico, che oggi per ottenerlo bisognerebbe spendere cifre inenarrabili.

Ho avuto la fortuna ed il privilegio di possedere e posseggo tutt'ora, elettroniche A.I. pertanto posso dire la mia al riguardo ed, a mio modesto avviso, il capolavoro della maison è sicuramente il finale stereo The First, seguito a ruota, oltre che dai fratelli mono The Second, dal finale Series 800 MKIII.

Il portabandiera rimane in ogni caso l'integrato 500 ed il suo successore 700 (più raro da reperire), apparecchi che ogni audiofilo dovrebbe avere o aver avuto nel suo percorso di crescita, una pietra miliare, un riferimento assoluto di suono, classe e dinamica.

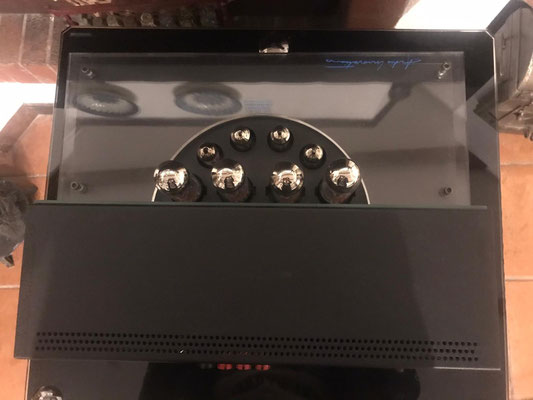

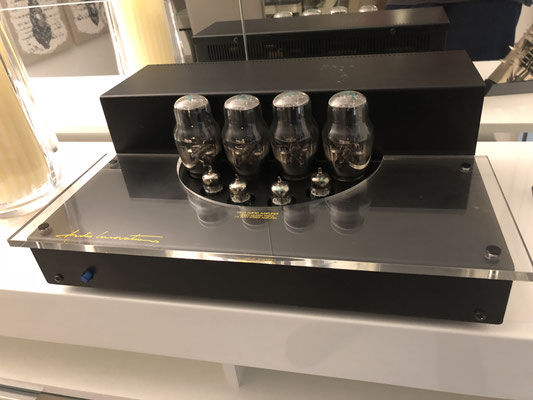

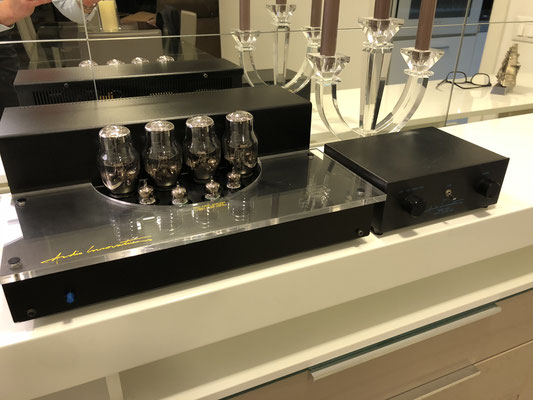

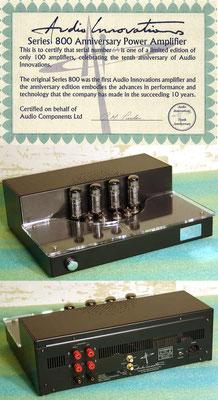

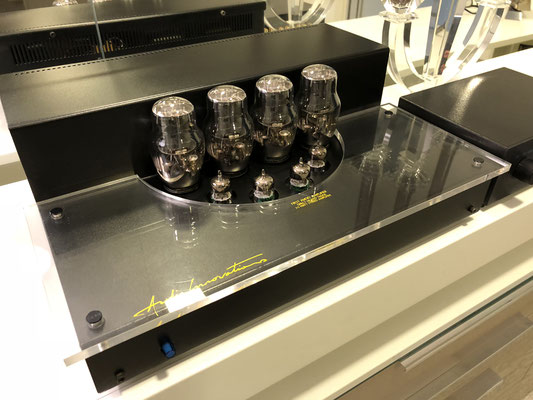

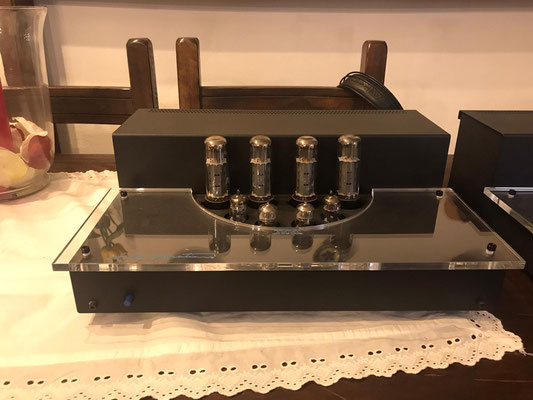

Qui sopra il n. 19 dei 100 pezzi prodotti del finale Series 800 MKIII, per celebrare nel 1994, i 10 anni dalla nascita del marchio.

Questo esemplare in mio possesso ha anche il PSU esterno prodotto dalla Border Patrol, che alimenta la tensione anodica dei filamenti dando maggior autorevolezza e dettaglio al suono.

Da notare placca in argento con il numero di serie e l'incisione per la commemorazione decennale, la nuova stilizzazione del logo ed il diverso taglio e fissaggio del plexiglass che tanto ha caratterizzato queste elettroniche.

Qui sotto un particolare del parco tubi del preamplificatore 1000 series.

Tutte le 8 valvole sono dello stadio phono, il pre per la linea è totalmente passivo, tant'è che non va nemmeno acceso quando si usano sorgenti diverse dal giradischi.

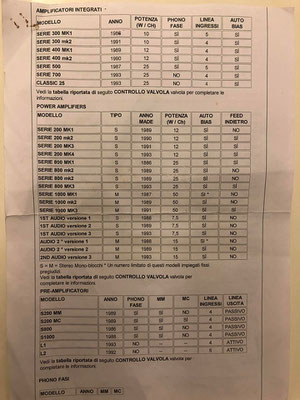

SPECIFICHE DEGLI APPARECCHI AUDIO INNOVATIONS - VALVOLE UTILIZZATE E POSIZIONAMENTO DELLE STESSE

                (estratto dal sito Border Patrol)



INTEGRATI

   MODEL

YEAR POWER
 (W/CH)
PHONO
STAGE
LINE
INPUTS
AUTO
BIAS
   SERIES 300 mk1 1986 10 YES 5 YES
   SERIES 300 mk2 1991 10 YES 4 YES
   SERIES 400 mk1 1989 12 YES 4 YES
   SERIES 400 mk2 1990 12 YES 4 YES
   SERIES 500 1987 25 YES 5 YES
   SERIES 700 1993 25 NO 4 YES
   CLASSIC 25 1993 25 NO 4 YES



FINALI DI POTENZA

   MODEL TYPE YEAR
MADE
POWER
(W/Ch)
AUTO
BIAS
FEED
BACK
   SERIES 200 mk1 S 1989 12 YES NO
   SERIES 200 mk2 S 1990 12 YES YES
   SERIES 200 mk3 S 1991 12 YES YES
   SERIES 200 mk4 S 1993 12 YES YES
   SERIES 800 mk1 S 1886 25 YES YES
   SERIES 800 mk2 S 1989 25 YES NO
   SERIES 800 mk2 S 1989 25 YES NO
   SERIES 800 mk3 S 1993 25 YES YES
   SERIES 1000 mk1 M 1987 50 YES* NO
   SERIES 1000 mk2 M 1989 50 YES NO
   SERIES 1000 mk3 M 1991 50 YES YES
   1ST AUDIO version 1 S 1988 7.5 YES NO
   1ST AUDIO version 2 S 1989 7.5 YES NO
   1ST AUDIO version 3 S 1993 7.5 YES NO
   2ND AUDIO version 1 M 1988 15 YES* NO
   2ND AUDIO version 2 M 1989 15 YES NO
   2ND AUDIO version 3 M 1993 15 YES NO

S = Stereo    M = Mono



PREAMPLIFICATORI

   MODEL YEAR PHONO
STAGE
MM MC

LINE
INPUTS

LINE
OUTPUT
   S200 MM 1989 YES YES NO 4 PASSIVE
   S200 MC 1989 YES YES YES 4 PASSIVE
   S800 1986 YES YES NO 4 PASSIVE
   S1000 1988 YES YES NO 4 PASSIVE
   L1 1993 NO - - 4 ACTIVE
   L2 1992 NO - - 5 ACTIVE




STADIO PHONO

   MODEL YEAR MM MC
   P1 1995 YES NO
   P2 MM 1993 YES NO
   P2 MC 1993 YES YES

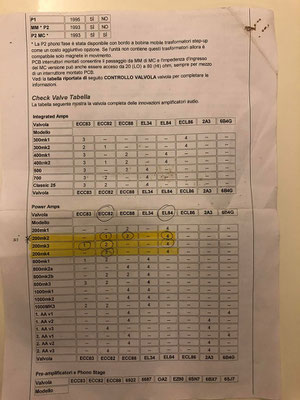

TAVOLA DELLE VALVOLE


INTEGRATI

Valve ECC83 ECC82 ECC88 EL34 EL84 ECL86 2A3 6B4G
Model
300mk1 3 - - - - 4 - -
300mk2 2 1 - - - 4 - -
400mk1 3 - 2 - 4 - - -
400mk2 3 1 2 - 4 - - -
500 3 - 2 4 - - - -
700 3 2 - 4 - - - -
Classic 25 3 2 - 4 - - - -
Valve ECC83 ECC82 ECC88 EL34 EL84 ECL86 2A3 6B4G

FINALI DI POTENZA
Valve ECC83 ECC82 ECC88 EL34 EL84 ECL86 2A3 6B4G
Model
200mk1 - - 2 - 4 - - -
200mk2 - 1 2 - 4 - - -
200mk3 1 2 - - 4 - - -
200mk4 - 3 - - 4 - - -
800mk1 1 2 - 4 - - - -
800mk2a - - 4 4 - - - -
800mk2b - 2 2 4 - - - -
800mk3 3 2 - 4 - - - -
1000mk1 - - 4 4 - - - -
1000mk2 - - 4 4 - - - -
1000mk3 2 2 - 4 - - - -
1st A A v1 - - 4 - - - - 4
1st A A v2 - - 4 - - - 4 -
1st A A v3 - 4 - - - - 4 -
2nd A A v1 - - 4 - - - - 4
2nd A A v2 - - 4 - - - 4 -
2nd A A v3 - 4 - - - - 4 -
Valve ECC83 ECC82 ECC88 EL34 EL84 ECL86 2A3 6B4G


PREAMPLIFICATORI E STADI PHONO

Valve ECC83 ECC82 ECC88 6922 5687 OA2 EZ80 6SN7 6BX7 6SJ7
Model
200MM 2 1 - - - - - - - -
200MC 3 1 - - - - - - - -
800C - - 3 - - - - - - -
1000 4 - - - - - - 2 1 1
L1 - 1 - - - - - - - -
L2 - 2 - - 1 2 - - - -
P1 1 - - 1 - - - - - -
P2 1 3 - - 1 2 1 - - -
Valve ECC83 ECC82 ECC88 6922 5687 OA2 EZ80 6SN7 6BX7 6SJ7



TAVOLA DELLE EQUIVALENZE



Valve Substitute Do not substitute
ECC83 12AX7  M8137 CV4004 ECC88
ECC82 5814A  M8136  12AU7 E82CC-01 CV4003 ECC88  E182CC
ECC88 E88CC-01  6922  6DJ8  6N1P ECC82  ECC83
6922 6N1P ECC88 (relates to P1 phono stage)
EL34 5881  6L6GC  KT66  6CA7 6550  KT88  KT90
2A3 - 6B4G
6B4G 6C4C - 6A3 - 6S4S 2A3
EZ80 EZ81  6V4 -

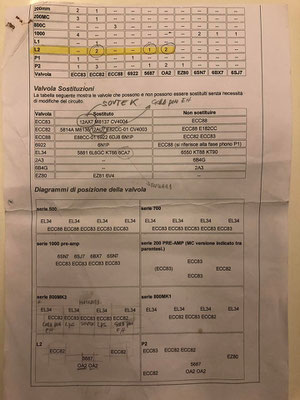

DIAGRAMMA DELLE POSIZIONI DELLE VALVOLE




series 500

EL34            EL34            EL34            EL34
ECC88 ECC88 ECC83 ECC83 ECC83


series 700

EL34            EL34             EL34            EL34
ECC82 ECC83 ECC83 ECC83 ECC82


series 1000 PRE-AMP

6SN7 6SJ7 6BX7 6SN7
ECC83 ECC83 ECC83 ECC83


series 200 PRE-AMP



ECC83


(ECC83)

ECC82



ECC83






series 800MK3

EL34            EL34            EL34            EL34
ECC82 ECC83 ECC83 ECC83 ECC82




series 800MK1

EL34            EL34           EL34            EL34
  ECC82 ECC83 ECC82

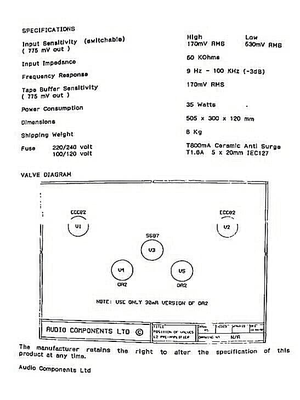

L2
ECC82   ECC82
  5687
  OA2   OA2




P2

ECC83

ECC82

ECC82


        EZ80
    5687
ECC82

OA2 OA2







THE BEST! THE FIRST POWER AMPLIFIER...

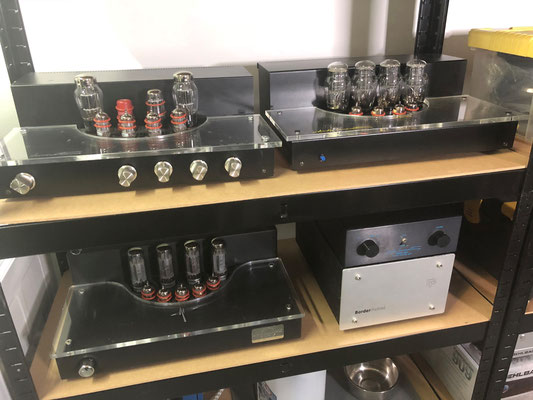

LA MIA COLLEZIONE DI AUDIO INNOVATIONS

REGOLAZIONE HUM SU THE FIRST

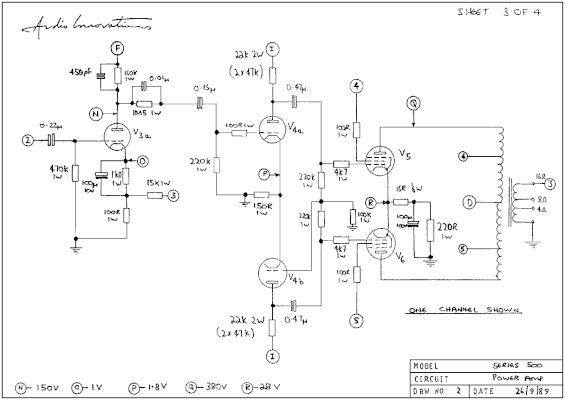

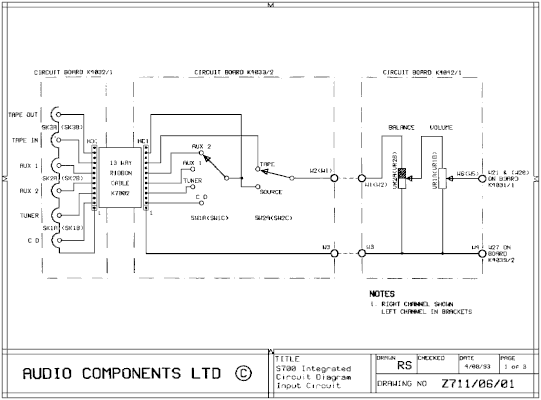

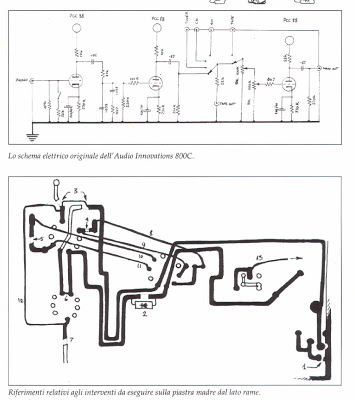

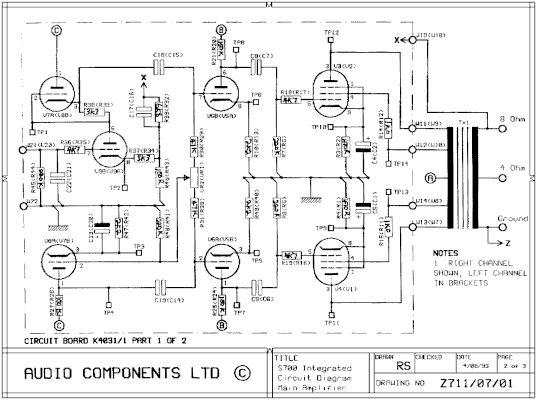

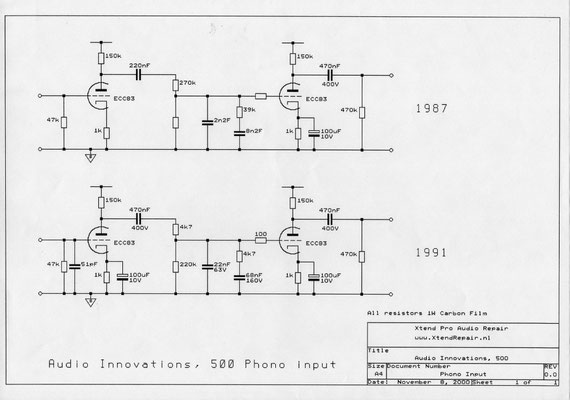

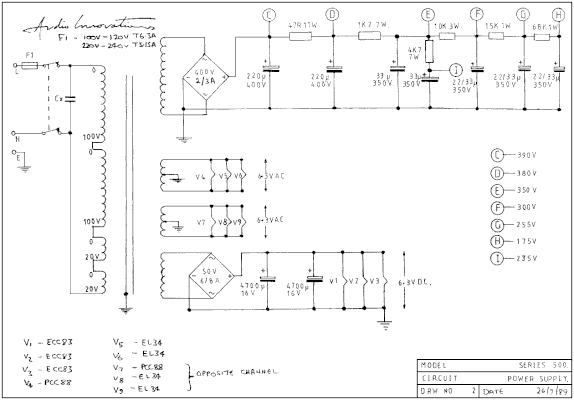

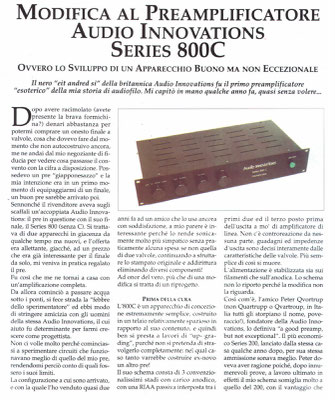

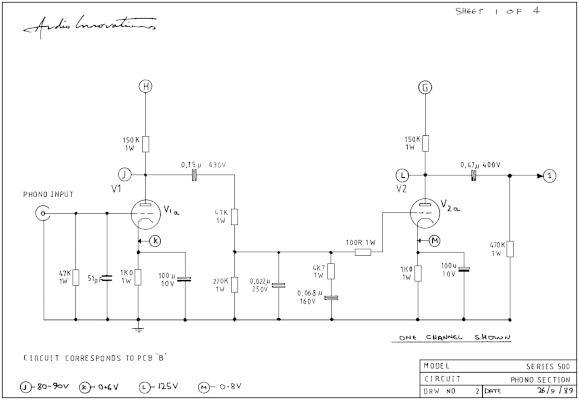

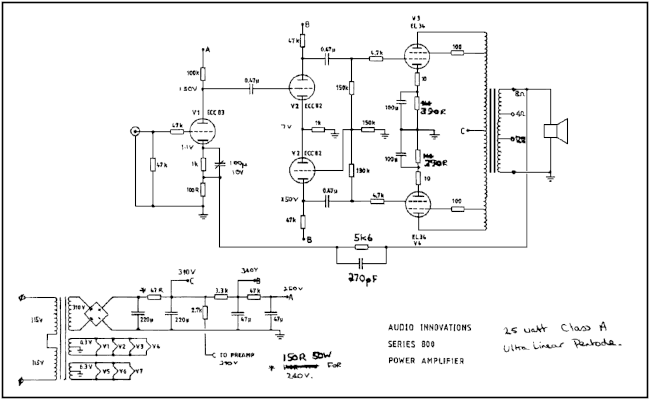

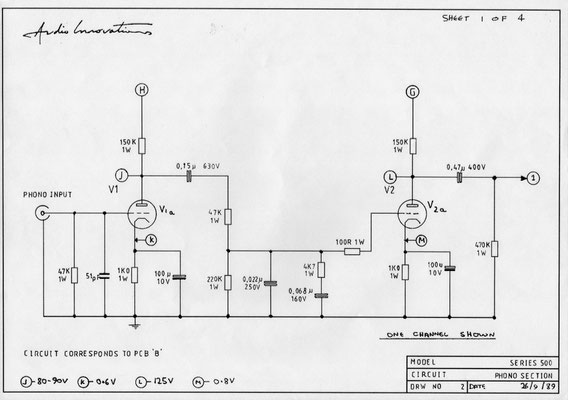

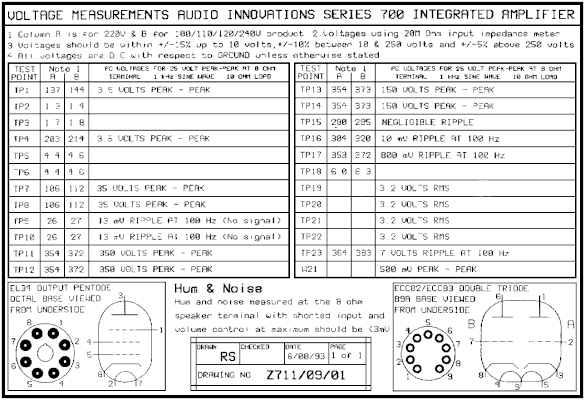

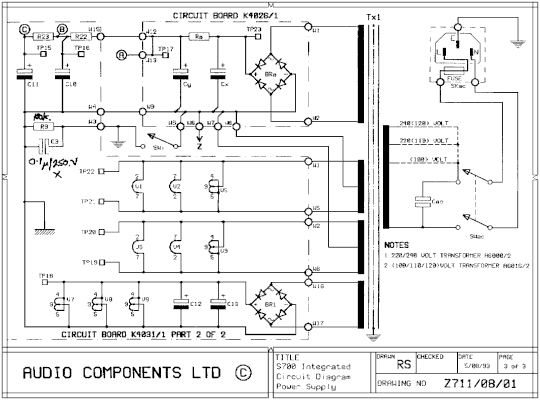

QUALCHE SCHEMA E QUALCHE BROCHURE TROVATI IN RETE

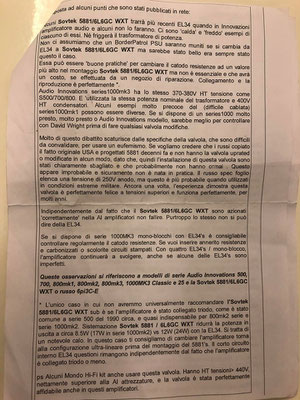

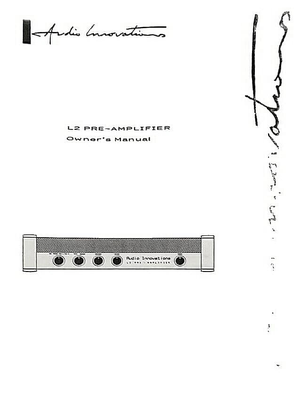

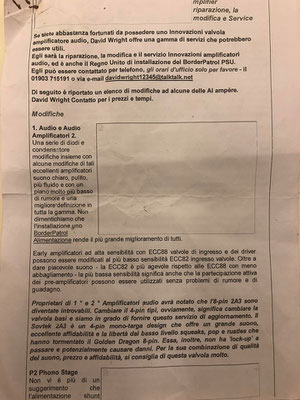

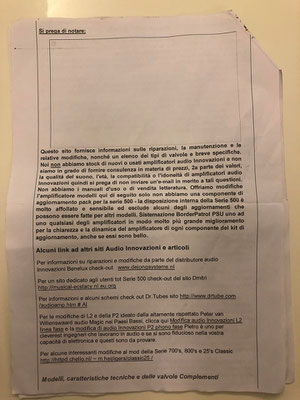

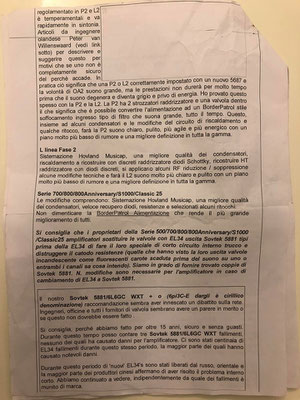

Qui di seguito i preziosi documenti in copia tratti dal sito Border Patrol, oggi non piu' disponibili e qualche brochure dell'epoca in cui erano prodotti questi apparecchi meravigliosi.

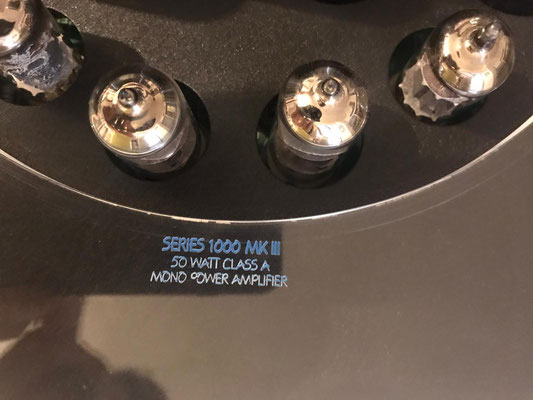

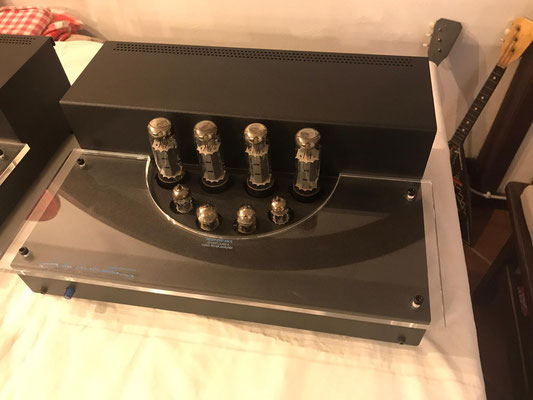

SCHEMI ED INFO PER AUDIO INNOVATIONS 1000 MONO POWER AMPLIFIER
